Identifier les notions de performance du produit et de propriétés des matériaux
Dans la SAE 102, j’ai étudié le carter de roulement d’une scie sauteuse Makita. Cette pièce doit maintenir le roulement, assurer un bon alignement et résister aux efforts mécaniques.
Les mesures réalisées ont montré que le matériau était probablement un alliage d’aluminium. Ce matériau est adapté car il est léger, suffisamment rigide et facilement usinable pour obtenir des surfaces précises.
Nature des fonctions
Fonctions techniques
Niveau d'importance
Positionnement / géométrie
Maintenir le roulement en position grâce à l'alésage central.
3
Précision / guidage
Assurer le bon alignement de l'arbre et du roulement pour limiter les frottements, les vibrations et l'usure.
3
Contraintes mécaniques
Supporter les efforts transmis par le roulement, ainsi que les vibrations et petits chocs pendant l'utilisation.
3
Fabrication / assemblage
Permettre une fabrication précise et un montage correct, grâce à un matériau léger, moulable et usinable.
2
Échelle d'importance des fonctions
3 — Fonction essentielle
Fonction indispensable au rôle de la pièce. Si elle n'est pas respectée, la pièce ne fonctionne pas correctement.
Exemple : maintenir le roulement en position.
2 — Fonction importante
Fonction utile au bon fonctionnement, à la précision ou à la durée de vie de la pièce, mais moins critique qu'une fonction essentielle.
Exemple : faciliter le montage ou permettre une fabrication précise.
1 — Fonction secondaire
Fonction peu prioritaire, qui apporte un avantage supplémentaire mais qui n'est pas déterminante pour le fonctionnement de la pièce.
Exemple : aspect esthétique ou confort indirect.
0 — Fonction non pertinente / non retenue
Fonction qui ne concerne pas vraiment cette pièce ou qui n'a pas d'impact direct sur son rôle principal.
Exemple : résister à la poussière, si la pièce n'a pas de fonction d'étanchéité.

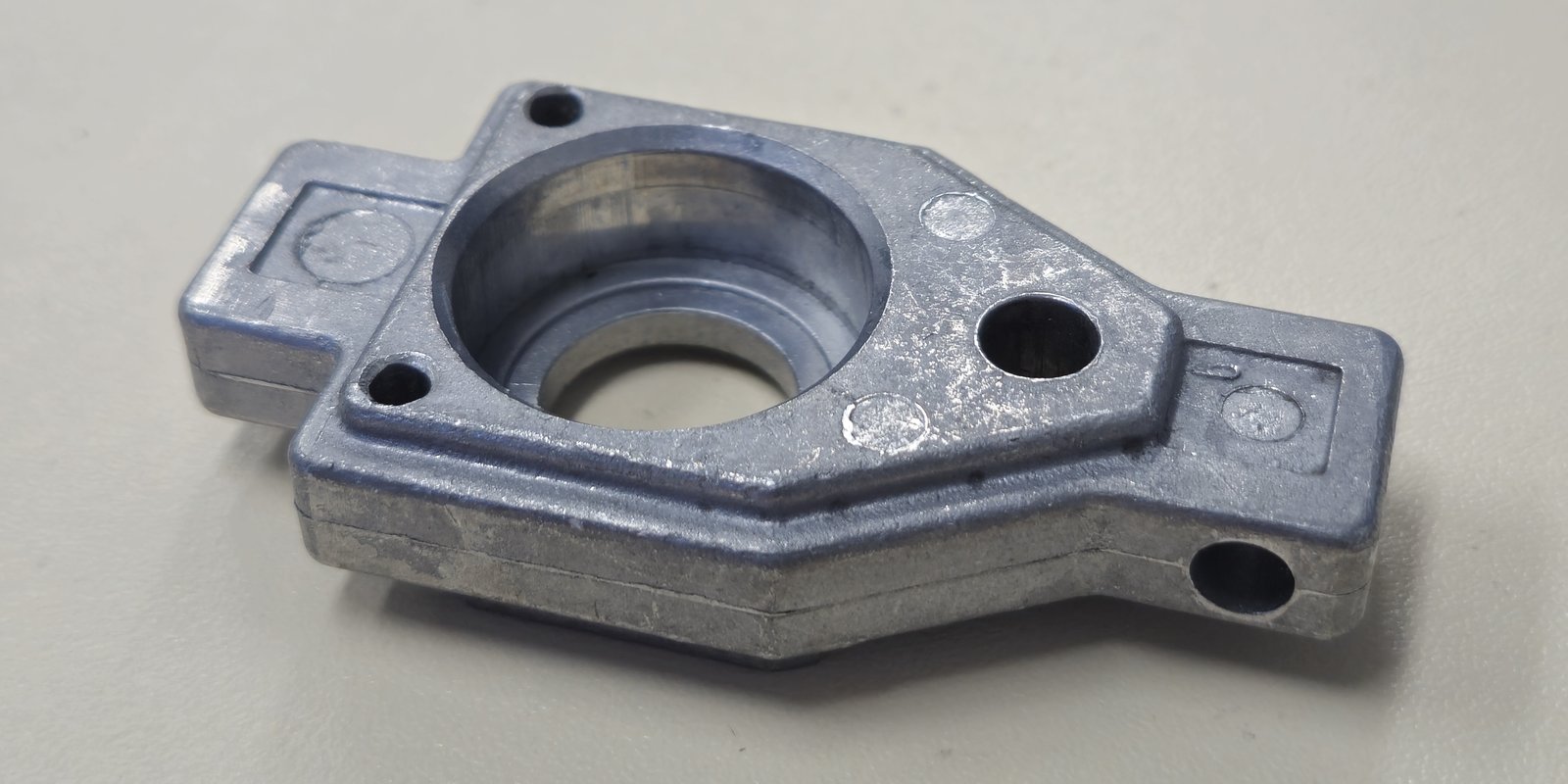

Pièce support de l'analyse de performance et de choix matériau (SAE 102).
Identifier les étapes de l'ACV (analyse du cycle de vie) d'un produit
Dans la SAE 102, j’ai étudié l’impact environnemental du carter de roulement avec l’outil de l’ADEME. L’analyse portait sur l’impact “changement climatique”, exprimé en kg équivalent CO₂.
Le résultat obtenu était d’environ 0,182 kg éq. CO₂, principalement lié à l’aluminium. Cette étude m’a montré qu’un choix de matériau ne doit pas seulement être technique : il doit aussi prendre en compte l’impact environnemental du produit.

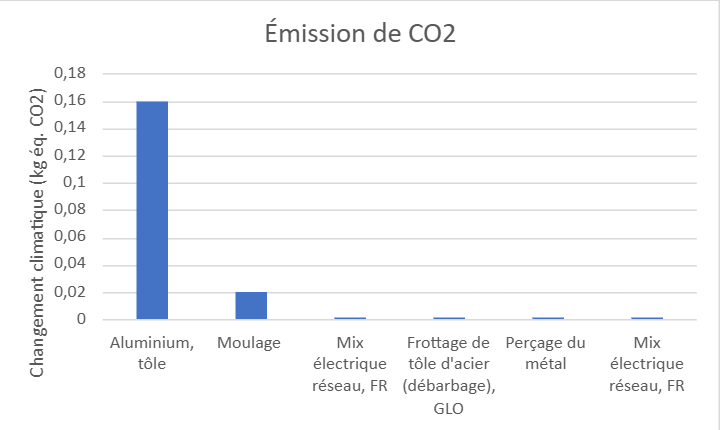

Résultats ACV ADEME sur le carter de roulement (SAE 102).
Libellé procédé
Changement climatique (kg éq. CO2)
Aluminium, tôle
0,159290545
Moulage (impact réduit)
0,019931506
Mix électrique réseau, FR
0,000846507
Frottage de tôle d'acier (débarbage), GLO
0,001096771
Perçage du métal (impact extrêmement faible)
5,24185E-05
Mix électrique réseau, FR
0,000535332
Utiliser un logiciel de DAO et dessiner une pièce suivant les normes du dessin technique
J’ai utilisé un logiciel de DAO pour modéliser des pièces et réaliser des mises en plan. Cela m’a permis de comprendre l’importance des vues, des cotations et de la présentation d’un dessin technique.
Cette compétence m’a montré que la DAO ne sert pas seulement à représenter une pièce. Elle permet aussi de transmettre des informations précises pour la fabrication, le contrôle ou l’assemblage.

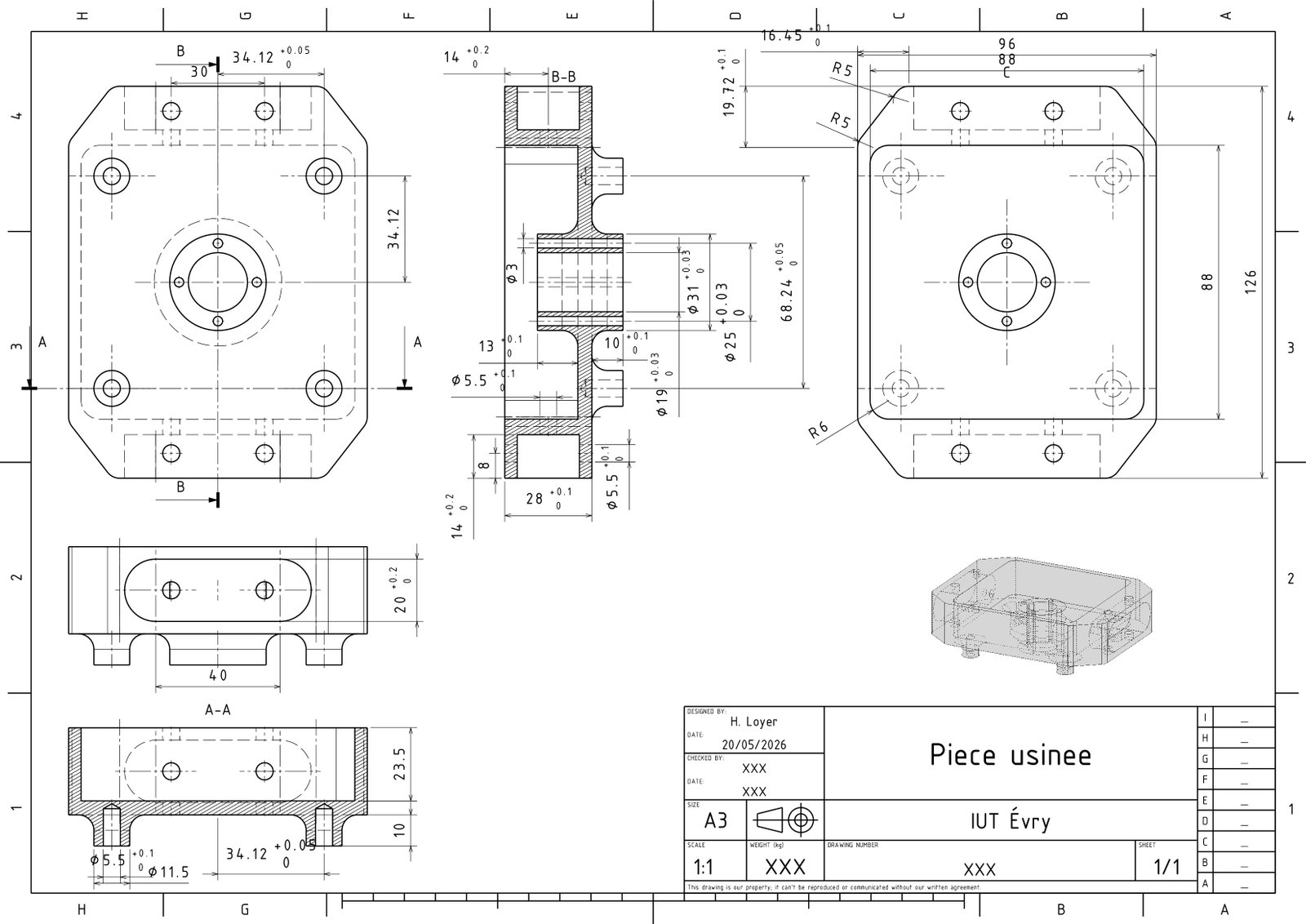

Pièce usinée et logique de conception.Mise en plan et normes du dessin technique.
Établir le lien étroit entre le design d'un produit, le procédé et le matériau
Dans la SAE 102, j’ai étudié le lien entre le design du carter, son matériau et son procédé de fabrication. La forme générale de la pièce semble obtenue par moulage, tandis que les zones précises comme l’alésage et les trous sont reprises par usinage.
Un exemple concret est le perçage : les emplacements de fixation imposés par le design nécessitent une opération de perçage après moulage pour garantir le bon diamètre et le bon positionnement des trous.
L’aluminium est cohérent avec cette pièce car il est léger, moulable et usinable. Cette étude m’a montré qu’un design ne dépend pas seulement de la forme souhaitée, mais aussi du matériau choisi et du procédé possible.

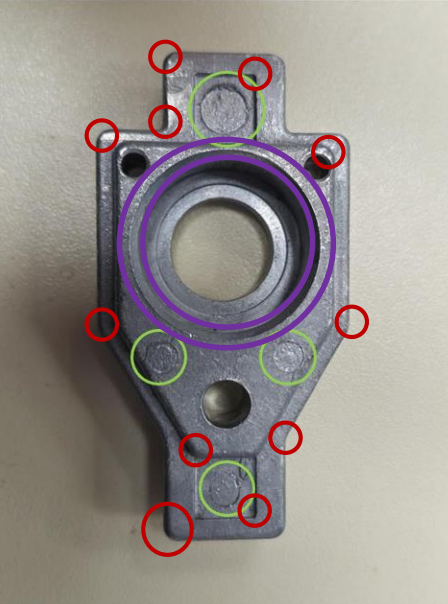

Légende : Traces d'éjecteurs • Congés (en symétrie les uns par rapport aux autres) • Chanfrein
